[美德康HVAC]系统应用中心连载（一）
“美德康”HVAC系统应用中心
前 言
西安美德康科技有限公司位于陕西省西安市高新区发展大道25号，建筑面积520㎡，空调面积约350㎡的办公型建筑，层高4.0m，建筑结构类型为钢结构，南侧外墙为双层玻璃幕墙，西侧外墙为空心砖墙，西外窗玻璃为双层玻璃，北侧窗墙比为60%。整幢建筑物无集中供暖及制冷，上层、下层及东户均无供暖制冷措施。
作为从事供热制冷十余年的企业，以提高办公环境热舒适性为出发点，充分响应“节能减排”号召，以空气源热泵作为冷、热源，风机盘管和毛细管型辐射供暖、冷系统为末端，打造“学习试验、体验交流、实际应用”为一体的多用途办公间。
目 录
第一篇 围护结构节能改造.
1.1 围护结构节能改造目的.
1.2 围护结构节能措施.
第二篇 系统冷热源.
2.1 冷、热负荷计算.
2.2 冷热源设备--空气源热泵.
2.3 系统原理.
2.4 设备选型.
第三篇 保温水箱的选用.
3.1 水箱的运用初衷.
3.2 水箱的分类.
3.3 水箱的功能.
3.4 水箱的容量选择.
第四篇 水循环系统.
4.1 水循环系统形式.
4.2 循环水泵选型.
第五篇 分布式循环系统.
5.1 分布式循环系统优势.
5.2 Metcon应用中心分布式循环系统介绍.
第六篇 风机盘管末端系统.
6.1 风机盘管工作原理.
6.2 风机盘管种类.
6.3 风机盘管控制方式.
6.4 Metcon应用中心风机盘管型号及数量如下表
6.5 风机盘管安装要点.
6.6 同程式系统和异程式系统.
第七篇 毛细管网辐射冷暖末端系统.
7.1 毛细管网.
7.2 毛细管网辐射冷暖末端系统优势.
7.3 metcon毛细管网敷设状况.
7.4 毛细管安装注意事项.
第八篇 分集水器分室（区）调温系统.
8.1 分集水器.
8.2 Metcon应用中心分室（区）调温.
8.3 分室（区）调温系统原理.
第九篇 新风系统.
9.1 确定新风量.
9.2 Metcon应用中心新风改造.-
9.3 新风系统的作用.
第十篇 气候补偿混水节能系统.
10.1 工作原理.
10.2 安装方式.
10.3 控制逻辑.
10.4 应用多样化.
第十一篇 温湿度调节.
11.1 温湿度的关系.
11.2 露点温度的重要性.
第十二篇 露点温度控制.
第十三篇 室内温度无线采集系统.
13.1 无线温度采集器.
13.2 数据集中器.
13.3 数据采集器.
第十四篇 能耗监测系统.
第十五篇 冷热量监测系统.
第十六篇 变频调节系统.
第十七篇 信息集采记录平台.
17.1 平台组成.
17.2 平台必要性.
第一篇 围护结构节能改造
1.1 围护结构节能改造目的
为减少建筑整体能耗，改善建筑物的围护结构保温隔热性能，夏季隔绝室外热量进入室内（即隔热），冬季防止室内热量泄出室外 （即保温），以降低需要通过辅助采暖供冷设备来改善室温的负荷。
1.2 围护结构节能措施
对该幢建筑进行围护结构的热工性能改善，主要体现在对墙体、屋面、门窗等部位的节能改造。
1.2.1 墙体的保温改造
西外墙整体做岩棉板保温，所有可能使室内冷热量传导流失至外界的H型钢
柱部位内嵌岩棉板。
1.2.2屋面的节能改造
地面铺设以石墨聚苯为原料的保温模块，减小传热系数，避免热量通过楼板
传输至下层住户。
1.2.3门窗的节能改造
原会议室的北侧、西侧均有外窗，为减少围护结构基本耗热量及冷风渗透耗
热量，在保证采光的前提下将西外窗封闭并填充保温板，减小窗墙比。
第二篇 系统冷热源
2.1 冷、热负荷计算
《城镇供热管网设计规范》 CJJ34-2010 中，未采取节能措施的办公建筑采暖热指标推荐值为50~70w/㎡，冷指标推荐值为80~110w/㎡。
根据面积指标法估算采暖及制冷负荷， QUOTE
估算出建筑采暖热负荷值为36.4kw，制冷负荷为57.2kw。
2.2 冷热源设备--空气源热泵
空气源热泵是以空气中蕴含的低品位热能为热源，通过热泵技术提升为可用于采暖和热水的高品位热能的设备。
热量提升过程：空气源热泵通过蒸发器侧的超低温冷媒吸取室外寒冷空气中的低品位热能，经压缩机做功，将吸取的热能和压缩机消耗的电能一并存储于冷凝器侧的高温热水中。高温热水再经过水泵送至房间内，通过室内的散热设备（风机盘管、地暖或暖气片），将热量源源不断的释放到房间中。制冷时，通过四通阀换向，室内热量进入冷水系统，并由蒸发器进入冷媒，通过室外冷凝器散入空气中。
因此，空气源热泵将电能转换为热能的同时，将室外空气的低品位热能提升加以利用，最终达到消耗Q1的电能却得到Q1+Q2的热能，相对传统采暖设备，效率成倍提升。

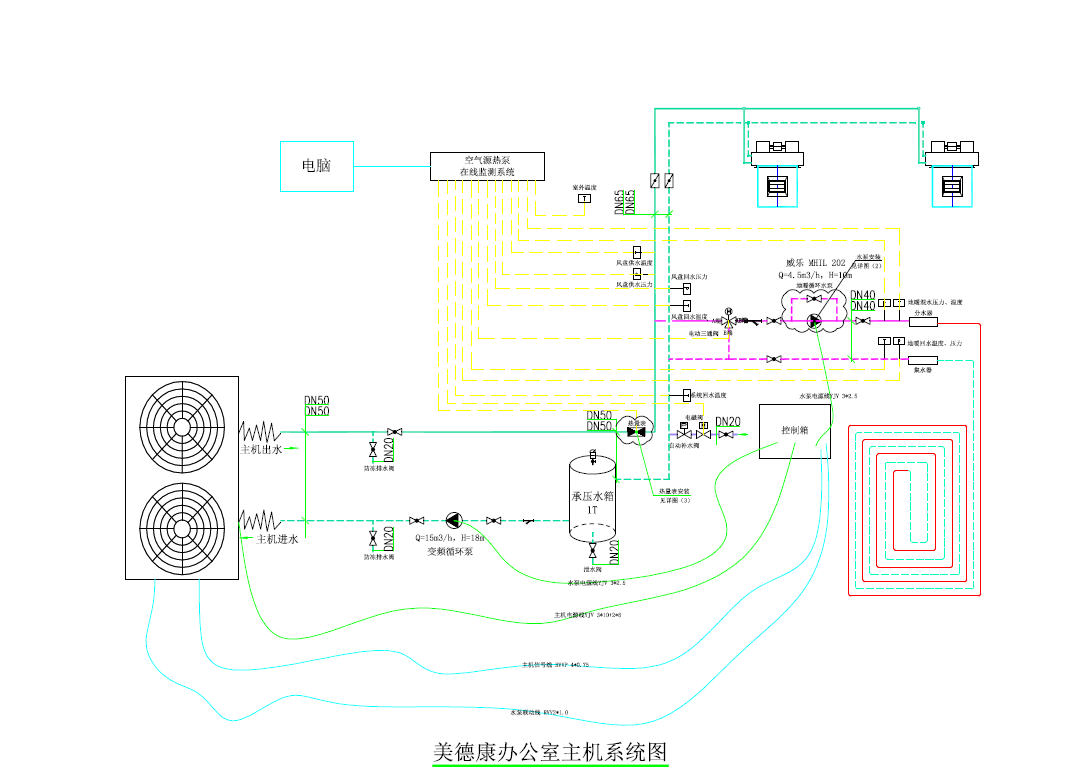

2.3
系统原理
一个完整的供热制冷系统由主机部分、末端部分、水系统部分、配电及控制部分组成，“metcon供热制冷系统应用中心”是以超低温空气源热泵作为系统冷、热源；风机盘管及外径10mm的PERT地暖管作为末端；水系统部分主要包括：循环泵、供回水管路及保温、管路连接件、阀门、蓄热水箱、分集水器、空调水力平衡分配器等，通过主机侧一台变频循环泵与地暖侧一台混水泵为水系统提供循环动力，两管制、定流量闭式循环系统采用同程式，确保系统的水力稳定性，使流量分配均匀；配电及控制部分包括：配电箱、热泵主机控制面板、风机盘管温湿度控制器、在线监测系统等。
2.4 设备选型
选择（15）P空气源热泵机组，其主要参数为：
额定制冷（35℃）
制冷量（KW）
37.5
制冷输入功率（KW）
13.2
额定制热（7℃）
制热量（KW）
43.0
制热输入功率（KW）
12.3
实用制热（-12℃）
制热量（KW）
27.1
制热输入功率（KW）
11.1
单纯以风机盘管作为末端对流换热时，此主机制冷量可能偏小，但办公室内均匀分布6000米外径10mm，间距50mm的PERT管，制冷辐射换热面积大，换热也更加均匀，故选用运行功率较低的主机，做此尝试。
